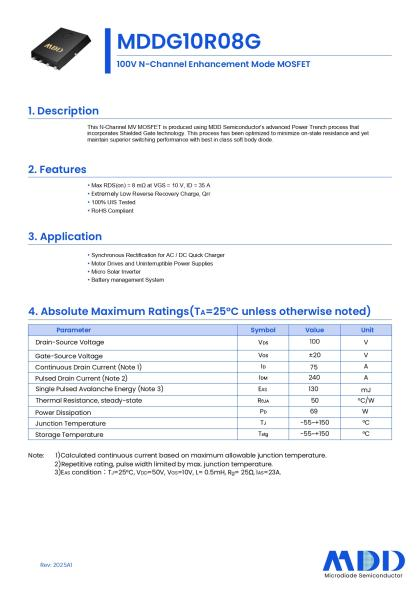

在電源管理領域，高效、可靠的功率器件是提升系統性能的關鍵。MDD全新PowerTrench系列MOSFET，結合SGT屏蔽柵技術，推出全新N溝道增強型MOSFET系列產品，其中MDDG10R08G采用PDFN5*6-8L封裝，符合RoHS標準，以其卓越的開關性能與低導通電阻，成為同步整流、電機驅動等應用的理想選擇。
一、核心性能
1. 低導通電阻，高效節能
在VGS=10V、ID=35A條件下，最大導通電阻（RDS(on)）僅為8mΩ（典型值6mΩ），顯著降低導通損耗，提升系統效率。
支持4.5V低柵極驅動電壓（Max RDS(on)=11mΩ@30A），適配低壓控制場景。
2. 快速開關與低反向恢復電荷
優化動態性能：開啟延遲時間11ns，關斷延遲時間33ns，適應高頻開關需求。
超低反向恢復電荷（Qrr=71nC）和軟恢復特性，減少開關噪聲，提升EMC表現。
3. 高可靠性設計
100V耐壓設計，支持75A連續電流與240A脈沖電流，滿足嚴苛負載條件。
產品100% 通過UIS（無鉗位電感開關）測試，單脈沖雪崩能量（Eas）達130mJ，確保抗沖擊能力。
工作溫度范圍-55°C至+150°C，適應工業級環境。

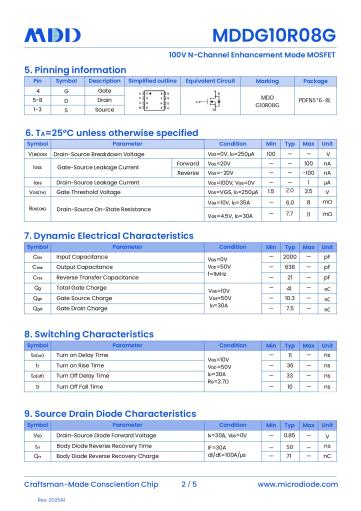

二、電性曲線圖
三、典型應用場景
1. 快充與電源適配器
適用于AC/DC同步整流電路，低導通損耗與快速開關特性可顯著提升充電效率，減少發熱。
2. 電機驅動與UPS系統
高電流承載能力與抗雪崩特性，保障電機啟停和突發負載下的穩定運行。
3. 光伏微逆變與電池管理
低柵極驅動電壓需求適配太陽能MPPT控制，高效能量轉換；在BMS中實現精準充放電管理。
四、選型推薦
|
Part Number |
Type |
BVDSS(V) |
ID (A) |
VGS (V) |
ESD |
RDS(ON) (mΩ) VGS=10V |
RDS(ON) (mΩ) VGS=4.5V |
RDS(ON) (mΩ) VGS=2.5V |
VGS(th) (V) |
Package |
||||
|
Typ. |
Max. |
Typ. |
Max. |
Typ. |
Max. |
Min. |
Max. |
|||||||
|
MDDG10R08P |
N |
100 |
70 |
±20 |
N |
7 |
8 |
8 |
10 |
一 |
一 |
1 |
2.5 |
TO-220C-3L |
|
MDDG10R08G |
N |
100 |
70 |
±20 |
N |
7 |
8 |
8 |
10 |
一 |
一 |
1 |
2.5 |
PDFN5*6-8L |
|
MDDG10R08D |
N |
100 |
70 |
±20 |
N |
7 |
8 |
8 |
10 |
一 |
一 |
1 |
2.5 |
TO-252 |
|
MDDG10R20D |
N |
100 |
30 |
±20 |
N |
13.8 |
20 |
17.4 |
26 |
一 |
一 |
1.4 |
2.5 |
TO-252 |
|
MDDG10R04P |
N |
100 |
130 |
±20 |
N |
3.2 |
4.4 |
一 |
一 |
一 |
一 |
2 |
4 |
TO-220C-3L |
除了MDDG10xx系列，MDD還新推出一系列低壓大電流系列MOS針對不同的應用場景，提供多封裝如Toll、PDFN3*3、PDFN5*6、TO-220C-3L、TO-252、TO-263、SOP-8、SOT-26、SOT-23等，以滿足各行業匹配需求。
